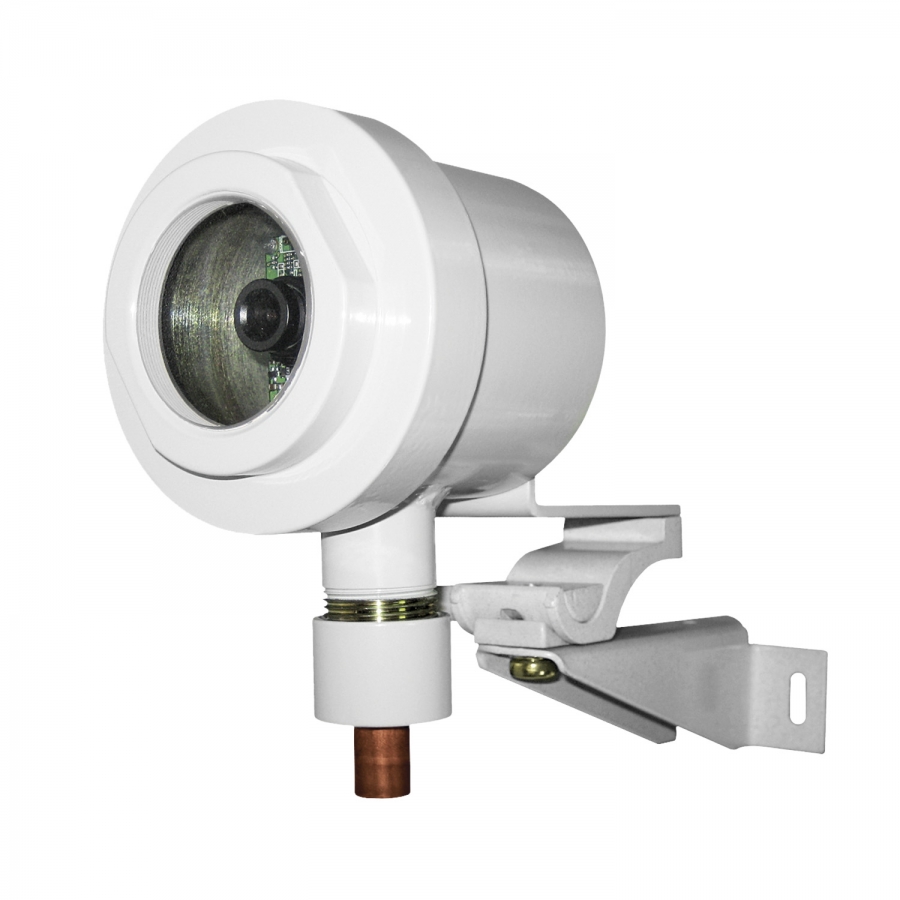

БЕРКУТ-Ех - Видеокамера взрывозащищенная
Назначение и принцип действия
Видеокамера «Беркут-Ех» предназначена для охранного и технологического видеонаблюдения в закрытых помещениях различных зданий, сооружений и других промышленных объектах и во взрывоопасных зонах согласно классификации гл.7.3 ПУЭ (шестое издание) и других директивных документов, регламентирующих применение электрооборудования во взрывоопасных зонах. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIA, IIB.
Описание
Корпус видеокамеры имеет взрывобезопасное исполнение и вид взрывозащиты взрывонепроницаемая оболочка “d”, маркировку взрывозащиты 1ЕхdIIВT6/РВЕхdI по ГОСТ Р 51330. Степень защиты оболочки IР66 по ГОСТ14254.
Видеокамера комплектуется модульными видеокамерами ч/б и цветного изображения высокого разрешения, с постоянным фокусным расстоянием.
Видеокамера комплектуется вводным устройством КМ для выполнения монтажа – комбинированным кабелем с внешним диаметром изоляции 6-8 мм (стандартная комплектация) или БК для выполнения монтажа бронированным кабелем с внешним диаметром по броне до 15 мм.
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОКОЖУХА
| Параметр | Значение |
|---|---|
| Маркировка взрывозащиты | 1ЕхdIIВT6/РВЕхdI |
| Степень защиты оболочки | IP66 |
| Напряжение питания от источника постоянного напряжения, В | 10,8…13,2 |
| Максимальный потребляемый ток, мА, не более | 160 |
| Температура эксплуатации, °С | +1…+50 |
| Габаритные размеры (без кронштейна), мм, не более | 155х85х135 |
| Масса, кг, не более | 1,6 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИДЕОКАМЕРЫ
| Параметр | Значение | |
|---|---|---|
| ACE-EX560CHB (Ч/Б) | ACE-M381PHB (цветная) | |
| Чувствительный элемент | 1/3" EX-view CCD SONY | SONY 1/3" Super HAD |
| Количество пикселей | 500х582 | 752х582 |
| Видеовыход | 1 В, 75 Ом | 1 В, 75 Ом |
| Разрешение видеокамеры | 580 ТВЛ | 520 ТВЛ |
| Чувствительность | 0.005 лк | 1,0 |
| Отношение сигнал/шум | 50 дБ (без АРУ) | 45 дБ (без АРУ) |
| Электронные диафрагма и затвор | 1/50-1/100000 | 1/50~1/100000 |
| Фокусное расстояние объектива, мм | 3,6; 6,0; 8,0; 12,0 | 3,6; 6,0; 8,0; 12,0 |
Варианты исполнения
| Наименование | Краткое описание |
|---|---|
| Беркут-Ех-ЦВ-(3,6/6,0/8,0/12,0)-КМ | Взрывозащищенная 1ExdIIBT6 / РВExdI, цветная, 1/3", 520 ТВЛ, 1 люкс, объектив 3,6/6,0/8,0/12,0мм, +1…+50С, кабельный ввод под кабель + металлорукав |
| Беркут-Ех-ЦВ-(3,6/6,0/8,0/12,0)-БК | Взрывозащищенная 1ExdIIBT6 / РВExdI, цветная, 1/3", 520 ТВЛ, 1 люкс, объектив 3,6/6,0/8,0/12,0мм, +1…+50С, кабельный ввод под кабель + металлорукав + бронекабель |
| Беркут-Ех-ЧБ-(3,6/6,0/8,0/12,0)-КМ | Взрывозащищенная 1ExdIIBT6 / РВExdI, монохромная, 1/3", 580 ТВЛ, 0,005 люкс, объектив 3,6/6,0/8,0/12,0мм, +1…+50С, кабельный ввод под кабель + металлорукав |
| Беркут-Ех-ЧБ-(3,6/6,0/8,0/12,0)-БК | Взрывозащищенная 1ExdIIBT6 / РВExdI, монохромная, 1/3", 580 ТВЛ, 0,005 люкс, объектив 3,6/6,0/8,0/12,0мм, +1…+50С, кабельный ввод под кабель + металлорукав + бронекабель |
