Сектор-2 - газоанализатор стационарный взрывозащищенный
Назначение и принцип действия
Газоанализатор «Сектор-2» предназначен для непрерывных автоматических измерений довзрывоопасных концентраций метана (СН4), пропана (С3Н8), бутана (С4Н10), пентана (С5Н12) и гексана (С6Н14) в воздухе рабочей зоны. Область применения газоанализатора – контроль взрывоопасных зон помещений и наружных установок (площадок) предприятий нефтегазового комплекса, энергетики, горнодобывающей, химической, металлургической и других отраслей промышленности, коммунального хозяйства, автозаправочных станций, складов легковоспламеняющихся веществ и других объектов.
Описание

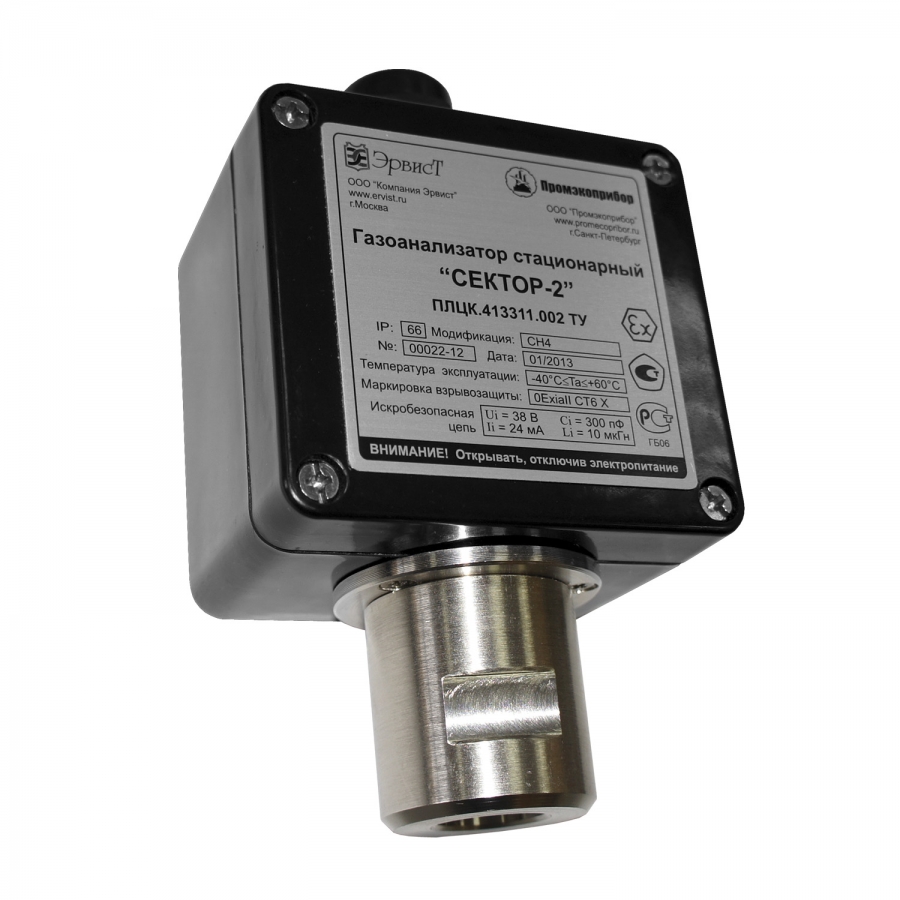

Газоанализатор «Сектор-2» являются стационарным автоматическим одноканальным прибором непрерывного действия. Принцип действия газоанализатора – оптический инфракрасный абсорбционный. Способ отбора пробы – диффузионный либо принудительный с помощью внешнего побудителя расхода или от газовой магистрали с избыточным давлением при условии комплектования газоанализатора потоковой насадкой.
Газоанализатор предназначен для работы в качестве первичного измерительного преобразователя (ПИП) в составе автоматизированных газоаналитических систем, допускающих подключение ПИП к блокам управления, питания и сигнализации посредством двухпроводной токовой петли (4-20) мА. Конструктивно газоанализатор выполнен в корпусе из армированной антистатической пластмассы, состоящем из основания и крышки, соединенных между собой винтами. На боковой поверхности корпуса закреплен чувствительный элемент газоанализатора – инфракрасный оптический датчик, расположенный в защитном колпаке из никелированной латуни. Газоанализатор имеет унифицированный аналоговый выходной сигнал постоянного тока (4-20) мА по ГОСТ 26.011.
Для проведения работ по техническому обслуживанию, корректировке показаний (градуировке) и поверке газоанализатор оснащен цифровым выходом (интерфейс RS-485), предназначенным для подключения внешнего контрольного пульта «Сектор-П». Газоанализатор выпускается в 5-ти исполнениях, отличающихся определяемым компонентом (горючим газом, по которому выполнена градуировка).
Газоанализатор выполнен во взрывозащищенном исполнении, соответствует требованиям ТР ТС 012/2011, ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-10-1-2011, ГОСТ Р МЭК 60079-11-2010 и имеет маркировку взрывозащиты «0Ex ia IIВ T6 Ga X». Степень защиты газоанализатора от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254-96 – IP66. Газоанализатор соответствует требованиям к электромагнитной совместимости для оборудования класса А по ГОСТ Р 51522.1.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
- Оптимальное соотношение цена/качество благодаря использованию высококачественных измерительных оптических сенсоров с длительным сроком эксплуатации
- Сверхнизкое энергопотребление. В качестве чувствительного элемента в газоанализаторе применяется инновационный, не имеющий мировых аналогов, высокоточный сенсор с чрезвычайно низким энергопотреблением
- Электропитание и передача измерительного сигнала осуществляются по 2-х проводной связи
- Пять исполнений газоанализатора на различные взрывоопасные газы
- Цифровой сервисный выход (интерфейс RS-485) для настройки, калибровки и поверки
- Средний срок службы — не менее 10 лет
Характеристики
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение исполнения | Определяемый компонент | Диапазон измерений | Пределы допускаемой погрешности | ||
|---|---|---|---|---|---|
| % НКПР | % об. доли | абсолютной, % НКПР | относительной, % | ||
| ПЛЦК.413332.001-01 | Метан (СН4) | 0-50 | 0-0,22 | ±2,5 | - |
| 50-100 | 2,2-4,4 | - | ±5 | ||
| ПЛЦК.413332.001-01 | Пропан (С3Н8) | 0-50 | 0-0,85 | ±5 | - |
| 50-100 | 0,85-1,7 | - | ±10 | ||
| ПЛЦК.413332.001-01 | Бутан (С4Н10) | 0-50 | 0-0,7 | ±5 | - |
| 50-100 | 0,7-1,4 | - | ±10 | ||
| ПЛЦК.413332.001-01 | Пентан (С5Н12) | 0-50 | 0-0,7 | ±5 | - |
| ПЛЦК.413332.001-01 | Гексан (С6Н14) | 0-50 | 0-0,5 | ±5 | - |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Техническая характеристика | Значение |
|---|---|
| Принцип измерений | оптический инфракрасный абсорбционный |
| Выходные сигналы | - унифицированный аналоговый выходной сигнал постоянного тока (4-20) мА; - цифровой сервисный сигнал, интерфейс RS-485 (для настройки, калибровки и поверки) |
| Уровень защиты от пыли и влаги | IP66 |
| Маркировка взрывозащиты | 0Ex ia IIС T6 Ga X |
| Электропитание | от источника постоянного тока с выходным напряжением 10 до 30 В через искробезопасные цепи от токовой петли 4-20 мА |
| Подсоединение к центральному блоку управления, питания и сигнализации | 2-х проводное |
| Потребляемая мощность | не более 0,72 Вт |
| Потребляемый ток | не более 24 мА |
| Материал: - корпус газоанализатор - защитный колпак датчика |
армированная антистатическая пластмасса никелированная латунь |
| Габаритные размеры (ДхВхШ) | 93,5х141,5х57 мм |
| Масса | 560 г |
| Условия эксплуатации: - температура окружающей среды - атмосферное давление - относительная влажность |
от -40 °С до 60 °С от 84,0 до 106,7 кПа от 0 до 95 % при 35 °С без конденсации влаги |
| Средний срок службы | не менее 10 лет |
