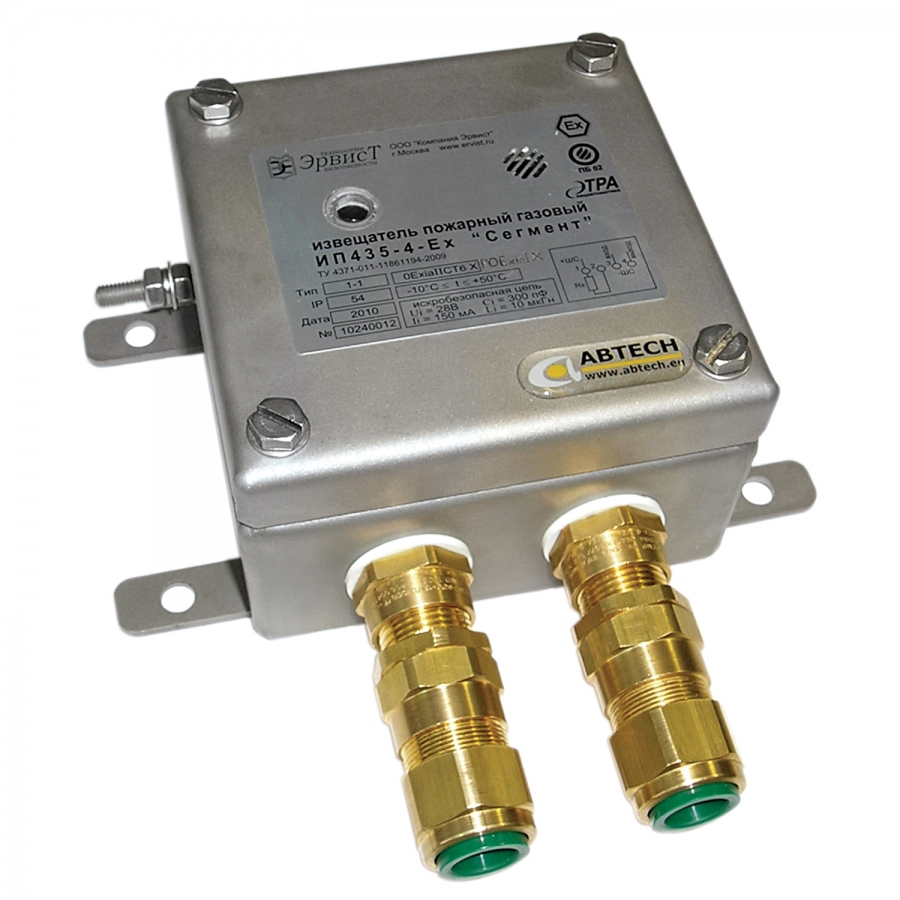

ИП 435-4-Ех СЕГМЕНТ извещатель пожарный газовый взрывозащищенный
Назначение и принцип действия
Извещатель пожарный газовый взрывозащищенный ИП 435-4-Ех Сегмент с маркировкой взрывозащиты 0ExiaIICT6 / POExiaI предназначен для обнаружения возгораний, сопровождающихся повышением концентрации монооксида углерода СО (угарного газа) в закрытых помещениях различных зданий и сооружений, подземных выработках, рудниках, шахтах, а также на кораблях, судах, объектах подвижного состава железнодорожного транспорта и других промышленных объектах (электрооборудование группы I, подгрупп IIA, IIB, IIC температурных классов Т1-Т6 по ГОСТ Р 51330) и передачи сигнала «Пожар» на приемно-контрольный прибор.
Пожарные извещатели с газовым каналом позволяют обнаружить возгорание на его начальной стадии, практически не подвержены ложным срабатываниям, исправно работают в запыленных и загрязненных помещениях.
Описание
Извещатель ИП 435-4-Ех Сегмент не предназначен для контроля загазованности рабочей зоны угарным газом.По конфигурации зоны обнаружения извещатель является точечным.
Сигнал «Пожар» формируется при достижении пороговой концентрации монооксида углерода.
Извещатель рассчитан на непрерывную круглосуточную работу и применяется в закрытых отапливаемых или частично отапливаемых помещениях совместно с приемно-контрольными пожарными и охранно-пожарными приборами.
Извещатель ИП 435-4-Ех Сегмент имеет модификации, различающихся по области применения:
- взрывозащищенное исполнение в корпусе из армированной антистатической пластмассы;
- взрывозащищенное и рудничное исполнение в корпусе из нержавеющей стали.
Извещатель ИП 435-4-Ех Сегмент комплектуется разными типами кабельных вводов: из латуни или полиэстера под кабель; из латуни под бронированный кабель или металлорукав.
Характеристики
| Параметр | Значение параметра | ||
|---|---|---|---|
| тип корпуса 1 | тип корпуса 2 | тип корпуса 3 | |
| Армированная антистатическая пластмасса | Нержавеющая сталь | ABS-пластик | |
| Напряжение питания, В | 10 - 28 | 10 - 28 | 10 - 28 |
| Потребляемый ток, мА | |||
| ИП435-4-Ех «Сегмент»1Х-Х (токопотребляющий) | |||
| Тревога | более 10 | более 10 | более 10 |
| Дежурный режим | не более 0,1 | не более 0,1 | не более 0,1 |
| Неисправность | обрыв ШС | обрыв ШС | обрыв ШС |
| ИП435-4-Ех «Сегмент»2Х-Х (протокол 4-20 мА) | |||
| Тревога | 17,9 – 20,1 | 17,9 – 20,1 | 17,9 – 20,1 |
| Дежурный режим | 3,9 – 4,1 | 3,9 – 4,1 | 3,9 – 4,1 |
| Неисправность | 1,9 – 2,1 | 1,9 – 2,1 | 1,9 – 2,1 |
| Концентрация СО, при которой срабатывает ИП, ppm (выбирается переключателем конфигурации) | 41 – 80 (21-40) (менее 21) | 41 – 80 (21-40) (менее 21) | 41 – 80 (21-40) (менее 21) |
| Время выхода на режим не более, сек. | 3 | 3 | 3 |
| Маркировка | 0ExiaIICT6 | 0ExiaIICT6/POExiaI | нет |
| Параметры взрывозащиты извещателя | Ci=300 пФ; Li=10 мкГн | Ci=300 пФ; Li=10 мкГн | нет |
| Степень защиты оболочки | IP54 | IP54 | IP54 |
| Диапазон рабочих температур, °С | |||
| непрерывно | от -10 до +50 | от -10 до +50 | от -10 до +50 |
| кратковременно (до 3-х часов) | от -20 до +60 | от -20 до +60 | от -20 до +60 |
| Относительная влажность, % (без конденсации влаги на сенсоре) | |||
| непрерывно | от 15 до 90 | от 15 до 90 | от 15 до 90 |
| кратковременно (до 3-х часов) | от 0 до 100 | от 0 до 100 | от 0 до 100 |
| Давление воздуха, не более, ат | 1 ± 10% | 1 ± 10% | 1 ± 10% |
| Задымление среды дымами и парами (не содержащими СО в уровнях, достаточных для сработки), дБ/м | неограниченно | неограниченно | неограниченно |
| Уровень запыленности, кг/м? | до 3,5 | до 3,5 | до 3,5 |
| Габаритные размеры, мм, не более (без учета кабельных вводов) | 110 х 75 х 55 | 114 х 114 х 51 | 83 х 81 х 55 |
| Масса извещателя, кг, не более (без учета кабельных вводов) | 0,4 | 1,4 | 0,2 |
Варианты исполнения
| Наименование | Краткое описание |
|---|---|
| ИП 435-4-Ех "Сегмент" 1(2)-1-1 | Извещатель пожарный газовый взрывозащищенный, угарный газ СО. Предназначен для сверхраннего обнаружения пожара.Питание по 2-х проводному шлейфу 10-28В, тип протокола стандартный (или 4-20мА), корпус полиэфир, два Ех-кабельных ввода из полиэстера под кабель, Т окр. среды -10С...+50С, IP54, 0ExiaIICT6 |
| ИП 435-4-Ех "Сегмент" 1(2)-1-2 | Извещатель пожарный газовый взрывозащищенный, угарный газ СО. Предназначен для сверхраннего обнаружения пожара.Питание по 2-х проводному шлейфу 10-28В, тип протокола стандартный (или 4-20мА), корпус полиэфир, два Ех-кабельных ввода из латуни под кабель, Т окр. среды -10С...+50С, IP54, 0ExiaIICT6 |
| ИП 435-4-Ех "Сегмент" 1(2)-1-3 | Извещатель пожарный газовый взрывозащищенный, угарный газ СО. Предназначен для сверхраннего обнаружения пожара.Питание по 2-х проводному шлейфу 10-28В, тип протокола стандартный (или 4-20мА), корпус полиэфир, один Ех-кабельный ввод из латуни под кабель и одна оконечная Ех-заглушка из латуни, Т окр. среды -10С...+50С, IP54, 0ExiaIICT6 |
| ИП 435-4-Ех "Сегмент" 1(2)-1-4 | Извещатель пожарный газовый взрывозащищенный, угарный газ СО. Предназначен для сверхраннего обнаружения пожара.Питание по 2-х проводному шлейфу 10-28В, тип протокола стандартный (или 4-20мА), корпус полиэфир, два Ех-кабельных ввода из латуни под бронированный кабель, Т окр. среды -10С...+50С, IP54, 0ExiaIICT6 |
| ИП 435-4-Ех "Сегмент" 1(2)-1-5 | Извещатель пожарный газовый взрывозащищенный, угарный газ СО. Предназначен для сверхраннего обнаружения пожара.Питание по 2-х проводному шлейфу 10-28В, тип протокола стандартный (или 4-20мА), корпус полиэфир, один Ех-кабельный ввод из латуни под бронированный кабель и одна оконечная Ех-заглушка из латуни, Т окр. среды -10С...+50С, IP54, 0ExiaIICT6 |
| ИП 435-4-Ех "Сегмент" 1(2)-1-6 | Извещатель пожарный газовый взрывозащищенный, угарный газ СО. Предназначен для сверхраннего обнаружения пожара.Питание по 2-х проводному шлейфу 10-28В, тип протокола стандартный (или 4-20мА), корпус полиэфир, два Ех-кабельных ввода из латуни под гибкий металлорукав, Т окр. среды -10С...+50С, IP54, 0ExiaIICT6 |
| ИП 435-4-Ех "Сегмент" 1(2)-1-7 | Извещатель пожарный газовый взрывозащищенный, угарный газ СО. Предназначен для сверхраннего обнаружения пожара.Питание по 2-х проводному шлейфу 10-28В, тип протокола стандартный (или 4-20мА), корпус полиэфир, один Ех-кабельный ввод из латуни под под гибкий металлорукав и одна оконечная Ех-заглушка из латуни, Т окр. среды -10С...+50С, IP54, 0ExiaIICT6 |
| ИП 435-4-Ех "Сегмент" 1(2)-2-2 | Извещатель пожарный газовый взрывозащищенный, угарный газ СО. Предназначен для сверхраннего обнаружения пожара.Питание по 2-х проводному шлейфу 10-28В, тип протокола стандартный (или 4-20мА), корпус нерж. сталь, рудничное исполнение, два Ех-кабельных ввода из латуни под кабель, Т окр. среды -10С...+50С, IP54, 0ExiaIICT6 / РОЕхiaI |
| ИП 435-4-Ех "Сегмент" 1(2)-2-3 | Извещатель пожарный газовый взрывозащищенный, угарный газ СО. Предназначен для сверхраннего обнаружения пожара.Питание по 2-х проводному шлейфу 10-28В, тип протокола стандартный (или 4-20мА), корпус нерж. сталь, рудничное исполнение, один Ех-кабельный ввод из латуни под кабель и одна оконечная Ех-заглушка из латуни, Т окр. среды -10С...+50С, IP54, 0ExiaIICT6 / РОЕхiaI |
| ИП 435-4-Ех "Сегмент" 1(2)-2-4 | Извещатель пожарный газовый взрывозащищенный, угарный газ СО. Предназначен для сверхраннего обнаружения пожара.Питание по 2-х проводному шлейфу 10-28В, тип протокола стандартный (или 4-20мА), корпус нерж. сталь, рудничное исполнение, два Ех-кабельных ввода из латуни под бронированный кабель, Т окр. среды -10С...+50С, IP54, 0ExiaIICT6 / РОЕхiaI |
| ИП 435-4-Ех "Сегмент" 1(2)-2-5 | Извещатель пожарный газовый взрывозащищенный, угарный газ СО. Предназначен для сверхраннего обнаружения пожара.Питание по 2-х проводному шлейфу 10-28В, тип протокола стандартный (или 4-20мА), корпус нерж. сталь, рудничное исполнение, один Ех-кабельный ввод из латуни под бронированный кабель и одна оконечная Ех-заглушка из латуни, Т окр. среды -10С...+50С, IP54, 0ExiaIICT6 / РОЕхiaI |
| ИП 435-4-Ех "Сегмент" 1(2)-2-6 | Извещатель пожарный газовый взрывозащищенный, угарный газ СО. Предназначен для сверхраннего обнаружения пожара.Питание по 2-х проводному шлейфу 10-28В, тип протокола стандартный (или 4-20мА), корпус нерж. сталь, рудничное исполнение, два Ех-кабельных ввода из латуни под гибкий металлорукав, Т окр. среды -10С...+50С, IP54, 0ExiaIICT6 / РОЕхiaI |
| ИП 435-4-Ех "Сегмент" 1(2)-2-7 | Извещатель пожарный газовый взрывозащищенный, угарный газ СО. Предназначен для сверхраннего обнаружения пожара.Питание по 2-х проводному шлейфу 10-28В, тип протокола стандартный (или 4-20мА), корпус нерж. сталь, рудничное исполнение, один Ех-кабельный ввод из латуни под под гибкий металлорукав и одна оконечная Ех-заглушка из латуни, Т окр. среды -10С...+50С, IP54, 0ExiaIICT6 / РОЕхiaI |
| ИП 435-4-Ех "Сегмент" 1(2)-3-1 | Извещатель пожарный газовый, угарный газ СО. Предназначен для сверхраннего обнаружения пожара.Питание по 2-х проводному шлейфу 10-28В, тип протокола стандартный (или 4-20мА), корпус ABS-пластик, один кабельный ввод из полиэстера под кабель, Т окр. среды -10С...+50С, IP54. Промышленное исполнение без средств взрывозащиты. |
