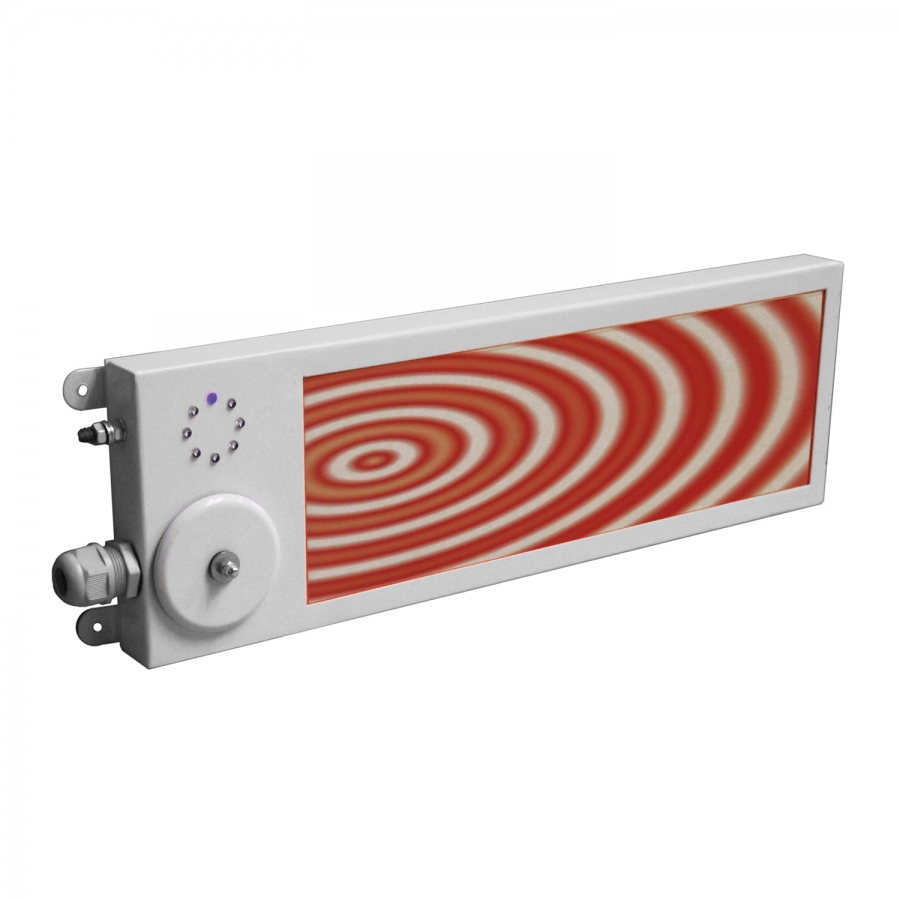

ТОЛМАЧ–Ех оповещатель пожарный речевой и комбинированный взрывозащищенный
Назначение и принцип действия
Оповещатель пожарный комбинированный Толмач-Ex предназначен для оповещения людей о пожаре посредством предварительно записанного речевого сообщения и светово-го стробоскопического излучателя. Относится к оповещателям активного типа.
Оповещатель Толмач-Ех по способу оповещения подразделяется на комбинирован-ный свето-речевой (индекс СР) и речевой (индекс Р) оповещатели.
Описание
Область применения. Особенности.
Оповещатель Толмач-Ех может применяться на открытых площадках, в неотапливае-мых, частично отапливаемых и отапливаемых закрытых помещениях. Оповещатель рассчитан на круглосуточную работу при температурах окружающего воздуха от минус 55 до +85°С и относительной влажности до 98% при температуре 35°С.
Конструкция оповещателя допускает его эксплуатацию в условиях воздействия агрес-сивных сред.
Оповещатель Толмач-Ех имеет вид взрывозащиты «искробезопасная цепь «ia», мар-кировку взрывозащиты 0ЕхiaIIАT6 X/ РОЕхiaI X (по ГОСТ Р 51330.10), что позволяет его применять для защиты помещений, где по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к категориям IIA, IIB и IIC и группам Т1...Т6 (по ГОСТ Р 51330.19), а также в подземных выработках шахт, рудников и их наземных строениях.
При отсутствии возможности подключения к выходу, обеспечивающему «искробезо-пасную электрическую цепь «ia», оповещатель Толмач-Ех подключается через внешний активный барьер искрозащиты Толмач-АБИЗ, входящий в комплект оповещателя ТОЛМАЧ-Ех. Маркировка взрывозащиты барьера Толмач-АБИЗ [Exiа]IIАХ/[Exiа]I Х.
Степень защиты оболочкой оповещателя Толмач-Ех IР68 (по ГОСТ 14254). Оповеща-тель питается номинальным напряжением 12В постоянного тока.
В коммутационном отсеке находятся клеммники для подключения внешнего питания, микропереключатели выбора речевого сообщения (для варианта с записью в ПЗУ), либо держатель micro-SD (flash-карта 1Гб).
Премущества
- высокая степень взрывозащиты, рудничное исполнение;
- воспроизведение ранее записанного речевого сообщения и/или стробоскопической вспышки (Толмач-Ех-СР);
- воспроизведение ранее записанного в ПЗУ или на micro-SD стандартного или уни-кального речевого сообщения (Толмач-Ех-Р);
- выбор любого из 8 вариантов речевых сообщений, записанных в ПЗУ;
- циклическое повторение записанного речевого сообщения с интервалом в 3 секунды;
- корпус из коррозионной или нержавеющей стали;
- регулируемая до 100 дБ мощность звукового давления.
Характеристики
| Параметр | Исполнение | ||
|---|---|---|---|
| Взрывозащищенное | Общепромышленное с питанием 12В | Общепромышленное с питанием 220В 50Гц | |
| Наименование исполнения | Толмач-Ех | Толмач-П Толмач-П-Армстронг | Толмач-П220 |
| Маркировка взрывозащиты | 0ЕхiaIIАT6 X/ РОЕхiaI X | - | - |
| Номинальное напряжение питания, В | 12 | 12 | 220 |
| Диапазон питающих напря-жений, В | 10 – 13,3 | 10 - 28 | 165 – 253 |
| Максимальный суммарный потребляемый ток режима тревожного оповещения, по линии питания, А, не более | 0,75 | 0,75 | 0,3 |
| Максимальная суммарная потребляемая мощность, Вт, не более | 9 | 9 | 9 |
| Номинальное управляющее напряжение, В | 12 | 12 | 12 |
| Диапазон управляющих на-пряжений, В | 8 - 15 | 8 - 15 | 8 - 15 |
| Максимальный потребляе-мый ток режима тревожного оповещения, по входам управления, мА, не более | 5 | 5 | 5 |
| Длительность сообщений, сек (ПЗУ) | 80 | 80 | 80 |
| Длительность сообщений, сек (Flash-карта) | 165000 | 165000 | 165000 |
| Количество сообщений (ПЗУ) | 8 | 8 | 8 |
| Количество сообщений (Flash-карта) | 1 | 1 | 1 |
| Мощность звукового излучателя, Вт, не более (Один драйвер) | 10 | 10 | 10 |
| Мощность звукового излучателя, Вт, не более (Два драйвера) | - | 20 | 20 |
| Уровень звукового давления на расстоянии (1,00±0,05)м, дБ, не менее (один драйвер) | 70 | 70 | 70 |
| Уровень звукового давления на расстоянии (1,00±0,05)м, дБ, не менее (два драйвера) | 100 | 102 | 102 |
| Диапазон воспроизводимых частот, Гц | 180 - 14000 | 180 - 14000 | 180 - 14000 |
| Частота мигания, Гц | 1,0 ± 0,5 | 1,0 ± 0,5 | 1,0 ± 0,5 |
| Степень защиты оболочки | IP68 | IP68 | IP68 |
| Диапазон рабочих темпера-тур, °С | от -55 до +85 | от -55 до +85 | от -55 до +85 |
| Относительная влажность, % | 98 | 98 | 98 |
| Габаритные размеры (ДхВхТ), мм,не более | 465х150х35 Толмач-П-Армстронг 595х595х50 |
||
| Масса, кг, не более | 3,0 Толмач-П-Армстронг 0,9 |
||
Барьер искрозащиты «Толмач»-АБИЗ
| Параметр | Значение |
|---|---|
| Количество каналов | 1 |
| Маркировка взрывозащиты | [Exiа]IIАХ/[Exiа]I Х |
| Напряжение постоянного тока, не более, В | 14,7 |
| Ток питания, не более, мА | 1000 |
| Степень защиты оболочки | IP54 |
| Габаритные размеры барьера (ДхШхВ), мм, не более | 160х100х80 |
| Диапазон рабочих температур, °С | от -40 до +60 |
Варианты исполнения
Взрывозащищенное исполнение Толмач-Ех с "искробезопасной электрической цепью", корпус из стали
| Наименование | Краткое описание |
|---|---|
| Толмач-Ех-Р-R-1-С | Оповещатель пожарный речевой, память ПЗУ, звуковой драйвер-1, 10Вт, 70дБ, 12В, 1,2А, Tокр.ср -55°…+85°С, 0ExiaIICT6 Х/РОExiaI Х, IP68 |
| Толмач-Ех-Р-F-1-С | Оповещатель пожарный речевой, память FLASH, звуковой драйвер-1, 10Вт, 70дБ, 12В, 1,2А, Tокр.ср -55°…+85°С, 0ExiaIICT6 Х/РОExiaI Х, IP68 |
| Толмач-Ех-СР-R-1-С | Оповещатель пожарный свето-речевой, память ПЗУ, звуковой драйвер-1, 10Вт, 70дБ, 12В, 1,2А, Tокр.ср -55°…+85°С, 0ExiaIICT6 Х/РОExiaI Х, IP68 |
| Толмач-Ех-СР-F-1-С | Оповещатель пожарный свето-речевой, память FLASH, звуковой драйвер-1, 10Вт, 70дБ, 12В, 1,2А, Tокр.ср -55°…+85°С, 0ExiaIICT6 Х/РОExiaI Х, IP68 |
Общепромышленное исполнение Толмач без средств взрывозащиты, корпус из стали
| Наименование | Краткое описание |
|---|---|
| Толмач-П-Р-R-1-С | Оповещатель пожарный речевой, память ПЗУ, звуковой драйвер-1, 10Вт, 70дБ, 12В, 1,2А, Tокр.ср -55°…+85°С, IP68 |
| Толмач-П-Р-R-2-С | Оповещатель пожарный речевой, память ПЗУ, звуковой драйвер-2, 20Вт, 90дБ, 12В, 1,2А, Tокр.ср -55°…+85°С, IP68 |
| Толмач-П-Р-F-1-С | Оповещатель пожарный речевой, память FLASH, звуковой драйвер-1, 10Вт, 70дБ, 12В, 1,2А, Tокр.ср -55°…+85°С, IP68 |
| Толмач-П-Р-F-2-С | Оповещатель пожарный речевой, память FLASH, звуковой драйвер-2, 20Вт, 90дБ, 12В, 1,2А, Tокр.ср -55°…+85°С, IP68 |
| Толмач-П-СР-R-1-С | Оповещатель пожарный свето-речевой, память ПЗУ, звуковой драйвер-1, 10Вт, 70дБ, 12В, 1,2А, Tокр.ср -55°…+85°С, IP68 |
| Толмач-П-СР-R-2-С | Оповещатель пожарный свето-речевой, память ПЗУ, звуковой драйвер-2, 20Вт, 90дБ, 12В, 1,2А, Tокр.ср -55°…+85°С, IP68 |
| Толмач-П-СР-F-1-С | Оповещатель пожарный свето-речевой, память FLASH, звуковой драйвер-1, 10Вт, 70дБ, 12В, 1,2А, Tокр.ср -55°…+85°С, IP68 |
| Толмач-П-СР-F-2-С | Оповещатель пожарный свето-речевой, память FLASH, звуковой драйвер-2, 20Вт, 90дБ, 12В, 1,2А, Tокр.ср -55°…+85°С, IP68 |
| Толмач-П220-Р-R-1-С | Оповещатель пожарный речевой, память ПЗУ, звуковой драйвер-1, 10Вт, 70дБ, 220В, 0,3А, Tокр.ср -55°…+85°С, IP68 |
| Толмач-П220-Р-R-2-С | Оповещатель пожарный речевой, память ПЗУ, звуковой драйвер-2, 20Вт, 90дБ, 220В, 0,3А, Tокр.ср -55°…+85°С, IP68 |
| Толмач-П220-Р-F-1-С | Оповещатель пожарный речевой, память FLASH, звуковой драйвер-1, 10Вт, 70дБ, 220В, 0,3А,Tокр.ср -55°…+85°С, IP68 |
| Толмач-П220-Р-F-2-С | Оповещатель пожарный речевой, память FLASH, звуковой драйвер-2, 20Вт, 90дБ, 220В, 0,3А,Tокр.ср -55°…+85°С, IP68 |
| Толмач-П220-СР-R-1-С | Оповещатель пожарный свето-речевой, память ПЗУ, звуковой драйвер-1, 10Вт, 70дБ, 220В, 0,3А, Tокр.ср -55°…+85°С, IP68 |
| Толмач-П220-СР-R-2-С | Оповещатель пожарный свето-речевой, память ПЗУ, звуковой драйвер-2, 20Вт, 90дБ, 220В, 0,3А, Tокр.ср -55°…+85°С, IP68 |
| Толмач-П220-СР-F-1-С | Оповещатель пожарный свето-речевой, память FLASH, звуковой драйвер-1, 10Вт, 70дБ, 220В, 0,3А, Tокр.ср -55°…+85°С, IP68 |
| Толмач-П220-СР-F-2-С | Оповещатель пожарный свето-речевой, память FLASH, звуковой драйвер-2, 20Вт, 90дБ, 220В, 0,3А, Tокр.ср -55°…+85°С, IP68 |
| Толмач-АБИЗ | Барьер искрозащиты |
