ШСБ-12/24 серия барьеров искрозащиты

Назначение и принцип действия

Барьеры искрозащиты предназначены для обеспечения искробезопасности шлейфов пожарной и (или) охранной сигнализации, с включенными в него контактными пожарными и (или) охранными извещателями, контактными датчиками, кнопками с нормально замкнутыми или разомкнутыми контактами, извещателями, питаемыми по шлейфу с уровнем искрозащиты "ia" для взрывозащищенного электрооборудования группы II по ГОСТ 30852.10, а так же для обеспечения искрозащиты шлейфов питания, оповещения и сигнализации любых электротехнических приборов и устройств, совместимых с барьерами искрозащиты по своим параметрам.

Описание

Барьеры искрозащиты относится к связанному оборудованию и имеет маркировку взрывозащиты [Exia] по ГОСТ 30852.0 и устанавливаются за пределами взрывоопасной зоны.

ШСБ - барьеры искрозащиты шлейфа сигнализации

Барьеры ШСБ предназначены для работы в шлейфах приемно–контрольных приборов с величиной тока короткого замыкания не более 60мА и напряжением питания в шлейфе сигнализации до 24 (12) В.

Барьеры искрозащиты ШСБ могут использоваться совместно с приборами охранными, пожарными и охранно-пожарными приёмно-контрольными при соответствии технических характеристик ШСБ и используемого ППКОП.

Барьеры ШСБ могут быть: одно- и двухканальными, пассивными и активными, в корпусе с креплением на стену или на DIN-рейку.

При использовании пассивных ШСБ необходимо учитывать, что данные барьеры вносят в шлейф сигнализации проходное сопротивление Rпр, поэтому при их применении совместно с приборами приёмно-контрольными, следует учитывать следующее:

  • в режиме охранной сигнализации барьер не вносит искажений в работу ППК;
  • в режиме пожарной сигнализации с нормально-замкнутыми извещателями барьер не вносит искажений в работу ППК;
  • в режиме пожарной сигнализации с токопотребляющими извещателями прибор может вносить искажения в работу ППК при коротком замыкании шлейфа сигнализации.

Характеристики

Параметр Значение
Маркировка взрывозащиты [Exia]IIC /[Exia]I
Пассивные ШСБ ШСБ-12 ШСБ-24
Напряжение питания барьера (Ui), В 9…13 13…24
Проходное сопротивление Rпр, Ом 300 500
Активные ШСБ ШСБ-12(А) ШСБ-24(А)
Напряжение внешнего питания барьера, В 10-28 10-28
Потребляемый ток от источника внешнего питания, мА 20 20
Входное напряжение (Ui), В 9-13 13-24
Проходное сопротивление Rпр, Ом 8 8
Общие параметры
Максимальное напряжение искроопасной цепи (Um), В 13 24
Максимальное выходное напряжение барьера (Uo), В 13 24
Максимальный выходной ток барьера (Io), мА 60 60
Максимальная внешняя ёмкость (Со), мкФ 1,0 0,125
Максимальная внешняя индуктивность (Lo), мГн 1,6 1,2
Степень защиты оболочкой IP54, IP42
Габаритные размеры барьера, мм, не более 80 х 80 х 55

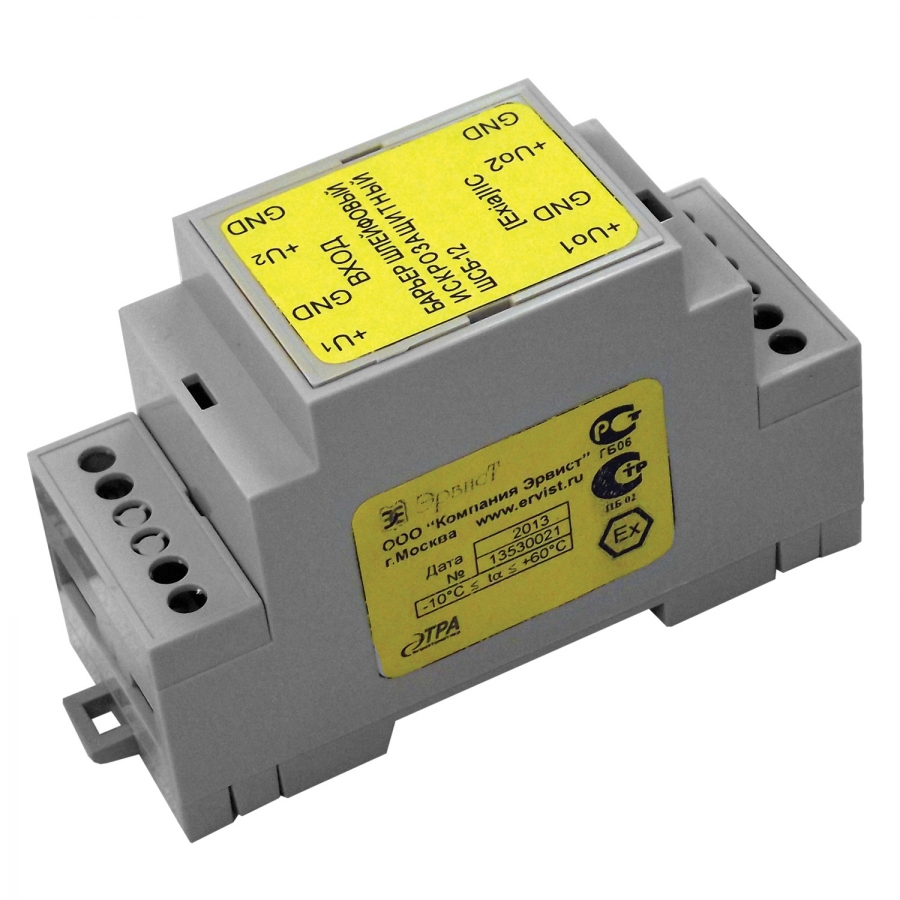

Габаритные размеры барьера для DIN-рейки, мм, не более 91 х 36 х 57
Рабочие условия применения барьера:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %

-20…+60
до 95 при t°=40°C

Варианты исполнения

Наименование Краткое описание
Барьеры пассивные 60мА
ШСБ-12 Барьер искрозащиты, одноканальный, пассивный, корпус настенный, Uпит. 12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24 Барьер искрозащиты, одноканальный, пассивный, корпус настенный, Uпит. 24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12 (D) Барьер искрозащиты, одноканальный, пассивный, на DIN-рейку, Uпит. 12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24 (D) Барьер искрозащиты, одноканальный, пассивный, на DIN-рейку, Uпит. 24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-12 Барьер искрозащиты, двухканальный, пассивный, корпус настенный, Uпит. 12/12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-24 Барьер искрозащиты, двухканальный, пассивный, корпус настенный, Uпит. 12/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24/ШСБ-24 Барьер искрозащиты, двухканальный, пассивный, корпус настенный, Uпит. 24/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-12(D) Барьер искрозащиты, двухканальный, пассивный, на DIN-рейку, Uпит. 12/12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-24(D) Барьер искрозащиты, двухканальный, пассивный, на DIN-рейку, Uпит. 12/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24/ШСБ-24(D) Барьер искрозащиты, двухканальный, пассивный, на DIN-рейку, Uпит. 24/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
Барьеры активные 60мА с внешним питанием 10-28В 20мА
ШСБ-12(A) Барьер искрозащиты, одноканальный, активный, корпус настенный, Uпит. 12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24(A) Барьер искрозащиты, одноканальный, активный, корпус настенный, Uпит. 24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12(DA) Барьер искрозащиты, одноканальный, активный, на DIN-рейку, Uпит. 12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24(DA) Барьер искрозащиты, одноканальный, активный, на DIN-рейку, Uпит. 24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-12(A) Барьер искрозащиты, двухканальный, активный, корпус настенный, Uпит. 12/12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-24(A) Барьер искрозащиты, двухканальный, активный, корпус настенный, Uпит. 12/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24/ШСБ-24(A) Барьер искрозащиты, двухканальный, активный, корпус настенный, Uпит. 24/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-12(DA) Барьер искрозащиты, двухканальный, активный, на DIN-рейку, Uпит. 12/12В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-12/ШСБ-24(DA) Барьер искрозащиты, двухканальный, активный, на DIN-рейку, Uпит. 12/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24/ШСБ-24(DA) Барьер искрозащиты, двухканальный, активный, на DIN-рейку, Uпит. 24/24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
ШСБ-24(DAS) Барьер искрозащиты, одноканальный, активный, на DIN-рейку, для ШС с изолированной "землей" (для ПКП СПЕКТРОН), Uпит. 24В, Iнагр. 60мА, Tокр. ср. -40…+60°С, [Exia]IIC X/[Exia]I X, IP42
