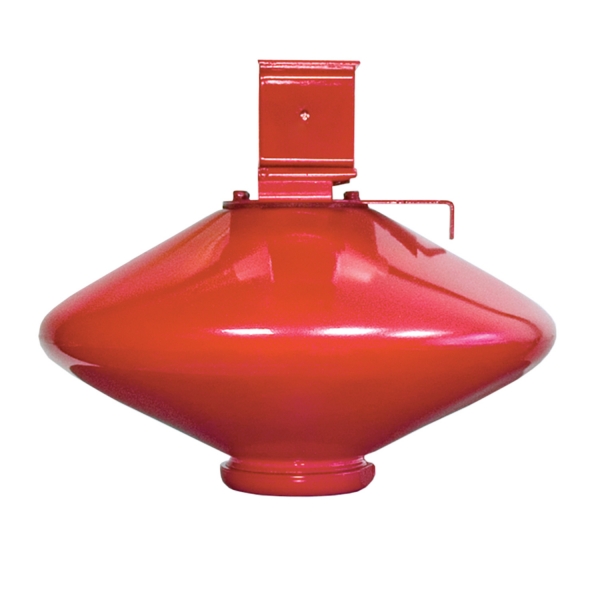

МПП «Гарант» - модуль порошкового пожаротушения
Назначение и принцип действия
Область применения МПП – взрывоопасные зоны класса 2 согласно ГОСТ Р 51330.9-99 (МЭК 60079-10-95) помещений и наружных установок согласно ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл. 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории IIB группы Т3 по ГОСТ Р 51330.19-99 (МЭК 60079-20-96)
Описание
МПП Гарант (вз) во взрывозащищённом исполнении, предназначенный для локализации и тушения пожаров класса А, В, С и электрооборудования, находящегося под напряжением (без отключения).
МПП не предназначен для тушения веществ, горение которых может происходить без доступа воздуха, а также алюминия, магния, щелочных и щелочно-земельных металлов.
МПП используется в составе автоматических и автономных установок порошкового пожаротушения. Модули любого объема имеют вариант исполнения "кц" - контроль цепей. При использовании с прибором приемно-контрольным пожарным и управления (ППКПУ) серии «УУРС» осуществляется автоматический контроль и индикация исправности (отсутствия обрыва) цепи запуска данного модуля. У модулей "Гарант-12" есть вариант исполнения "КД" - кратковременного действия, отличается конфигурацией насадка распылителя и площадью тушения, рекомендуется использовать в складских помещениях с большой площадью.
Характеристики
| Параметр | Значение | |||
|---|---|---|---|---|
| ГАРАНТ-5 | ГАРАНТ-7 | ГАРАНТ-12 | ГАРАНТ-12КД | |
| Маркировка взрывозащиты | 2ExsdllBT3X | |||
| Огнетушащая способность (при максимальных высотах установки) а) при тушении очагов пожаров класса А - защищаемый объем м3, до - защищаемая площадь м2, до б) при тушении очагов пожаров класса В - защищаемый объем м3, до - защищаемая площадь м2, до |
50 27 29 16 |
60 30 36 20 |
96 53 50 25 |
110 84 75 54 |
| Ток срабатывания мА, не менее | 100 | |||
| Длительности импульса с, не менее | 0,11 | |||
| Безопасный ток проверки цепи мА, не более | 20 | |||
| Время срабатывания, с, не более | 10 | |||
| Время действия, с, не более | 1,0 | |||
| Угол распыла огнетушащего порошка, град. | 112 | 75 | 24 | 90 |
| Степень защиты оболочки | IP54 | |||
| Температура окружающей среды, С | -50…+50 | |||
| Габаритные (диаметр / высота), мм | 300±10/227±20 | 300±10/257±20 | 400±10/310±20 | 312±10/215±20 |
| Масса заряда огнетушащего порошка, кг | 4,8±0,4 | 6,8±0,4 | 10,8±0,4 | 10,8±0,4 |
| Масса модуля с зарядом огнетушащего порошка с крепёжной площадкой, кг | 8,9±0,6 | 11,3±0,6 | 19,9±0,6 | 19,0±0,6 |
Варианты исполнения
| Наименование | Краткое описание |
|---|---|
| Общее исполнение | |
| МПП "Гарант-5" | Защищаемая площадь 27 кв. м |
| МПП "Гарант-7" | Защищаемая площадь 30 кв. м |
| МПП "Гарант-12" | Защищаемая площадь 53 кв. м |
| МПП "Гарант-12КД" | Защищаемая площадь 84 кв. м |
| МПП "Гарант-5" (кц) | с контролем цепей |
| МПП "Гарант-7" (кц) | с контролем цепей |
| МПП "Гарант-12" (кц) | с контролем цепей |
| МПП "Гарант-12КД" (кц) | с контролем цепей |
| Взрывозащищенное исполнение | |
| МПП «Гарант-12КД» (ВЗ) | Модуль порошкового пожаротушения, тушения пожаров класса А, В, С и электрооборудования (до 1000 вольт), пусковой ток менее 100 мА, высота раположения 2…9 м, защищаемая площадь до 84 кв.м, -50...+50°С |
| МПП "Гарант-5" (вз) | Модуль порошкового пожаротушения взрывозащищенный, огнетушащая способность до 27 м2 , 2ExsdIIBT3 X, IP54 |
| МПП "Гарант-7" (вз) | Модуль порошкового пожаротушения взрывозащищенный, огнетушащая способность до 30 м2 , 2ExsdIIBT3 X, IP54 |
| МПП "Гарант-12" (вз) | Модуль порошкового пожаротушения взрывозащищенный, огнетушащая способность до 53 м2 , 2ExsdIIBT3 X, IP54 |
